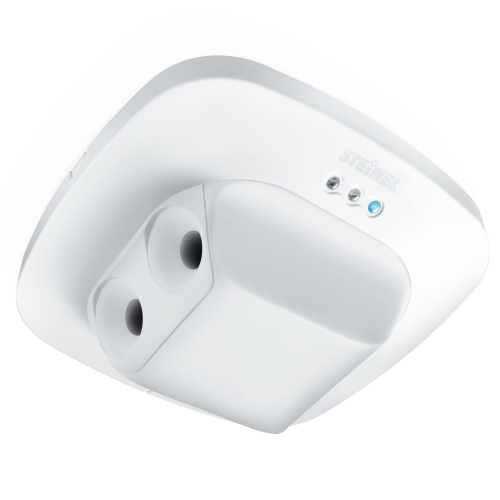

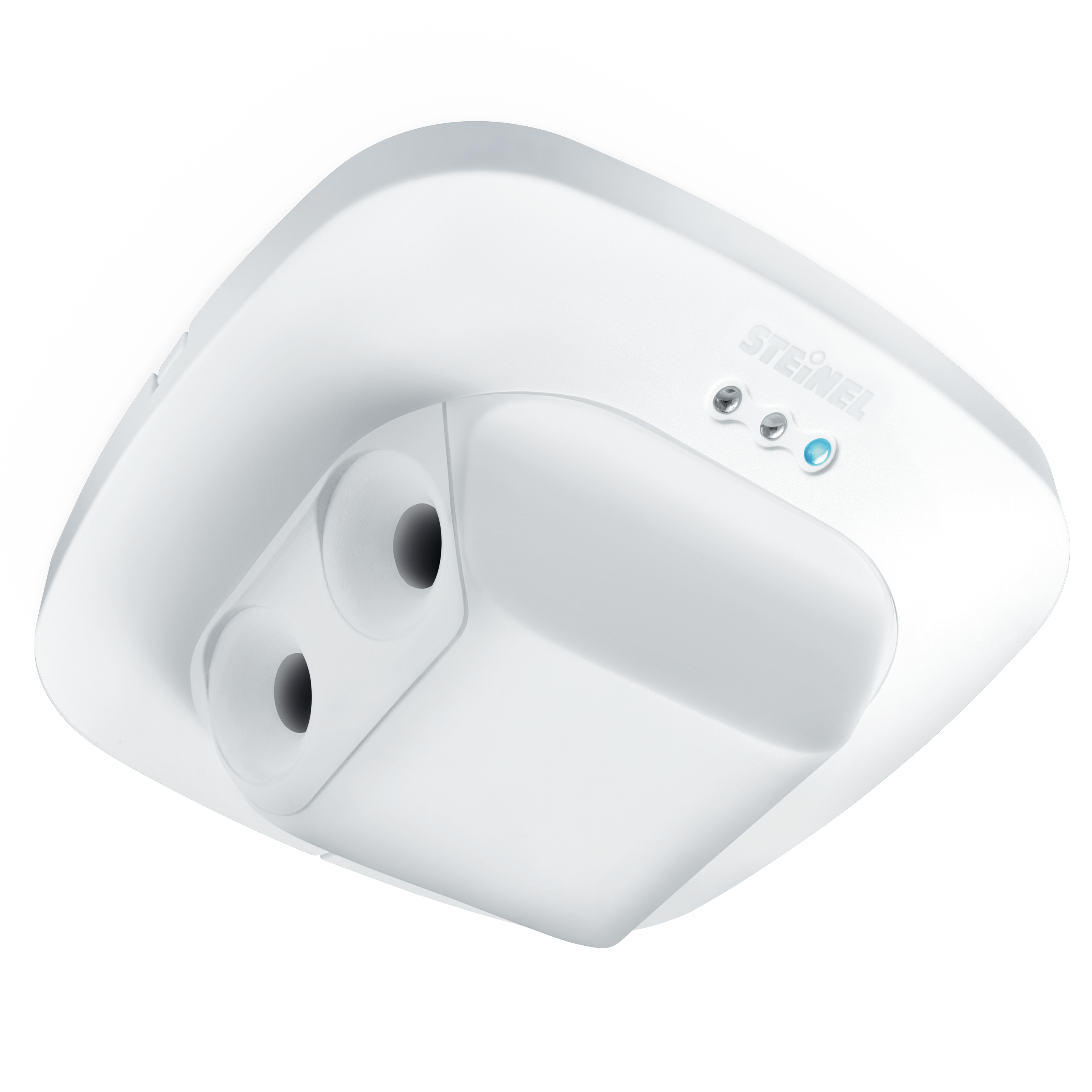

Dual US Ultrasonik Varlık Sensörü (Koridor)

Bütün koridoru denetler. Ve köşenin ardını görür.

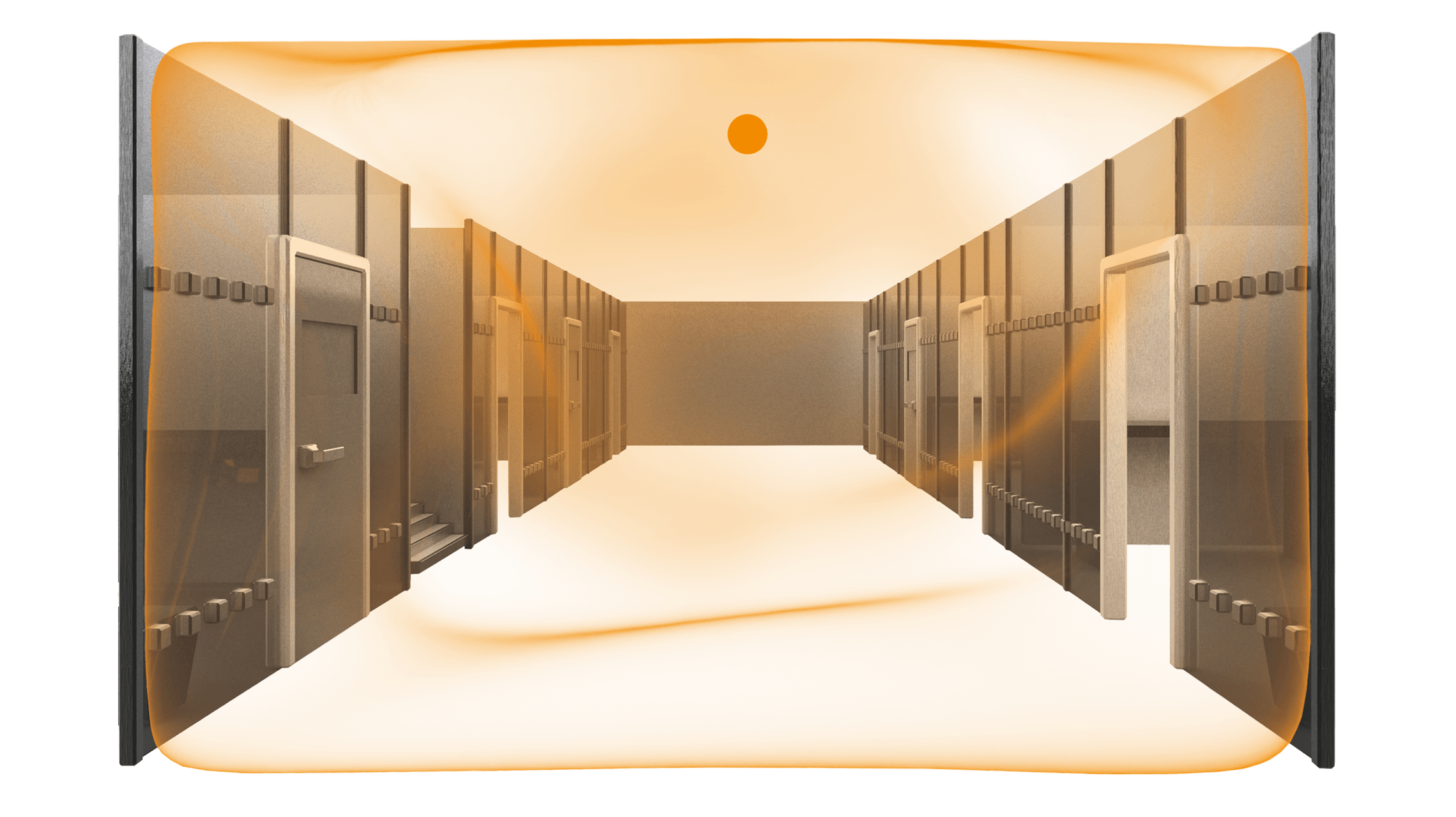

Uzun yürüme yolları ve koridorlarda ısığı en yüksek hassasiyette çalıştırır. Zira tüm nesneler kolaylıkla algılanabilir. Dual US için bu, ultrasonik teknolojisi sayesinde hiç sorun değildir. 2,5 – 3,5 metre yükseklikte monteli olan hissetme dedektörü, hangi yönden gelirse gelsin, 3 x 20 m büyüklüğündeki bir kapsama alanı Mevcudiyetinde en küçük hareketleri dahi algılar. Ama sadece bulunduğu alanda: Yan odalardaki kişileri sensör kesinlikle kapsam dışı bırakır. Bu da onu, ofis ve yönetim binaları için mükemmel yürüme yolu sensörü yapar.

Temizle

Ürün Teknolojisi

Ultrasonik (US)

Tüm mekanı kapsar ve objeleri çepeçevre algılar



Nasıl Çalışır?

Ultrasonik dalgalar (40kHz) sensörden aktif olarak gönderilir ve bulunduğu mekanın içinde tamamiyle yayılır. Bunlar mekanın içini son noktasına kadar doldurur ve bu sırada, bölmenin içindeki nesneleri kaplar. Sensör, görüş alanının içinde herhangi bir kişi olmasa dahi, mekandaki bir hareketi algılar. Sinyal, Doppler prensibine göre değerlendirilir. Bu nedenle ultrasonik sensörler, hafif panel yapılı büyük mekanlı ofisler ve odalar için mükemmeldir. Ultrasonik sistem ince duvarları aşamaz ve çok hassastır. Ve bu nedenle de, içinde oturarak çalışılan mekanlar için özellikle tavsiye edilmektedir.

Dökümanlar

DUAL US COM1 Data SheetDUAL US COM1 Kullanma KılavuzuDUAL US COM1 Teknik Şartnamesi

DUAL US COM2 Data SheetDUAL US COM2 Kullanma KılavuzuDUAL US COM2 Teknik Şartnamesi

DUAL US LiveLink Data SheetDUAL US LiveLink Kullanma KılavuzuDUAL US LiveLink Teknik Şartnamesi

DUAL US DALI2 Data SheetDUAL US DALI2 Kullanma KılavuzuDUAL US DALI2 Teknik Şartnamesi

DUAL US KNX Data SheetDUAL US KNX Kullanma KılavuzuDUAL US KNX Teknik ŞartnamesiDUAL US KNX Obje ve Parametre AçıklamalarıDUAL US KNX – ETS dosyası

Teknik Özellikler

Model . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . Algılama sensörü
Boyutlar (Y x G x D ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120 x 120 x 73 mm
Sebeke baglantısı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .220 – 240 V, 50 / 60 Hz
Sensör tipi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ultrasonik 40 KHz
Kullanım yeri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Binaların iç alanında

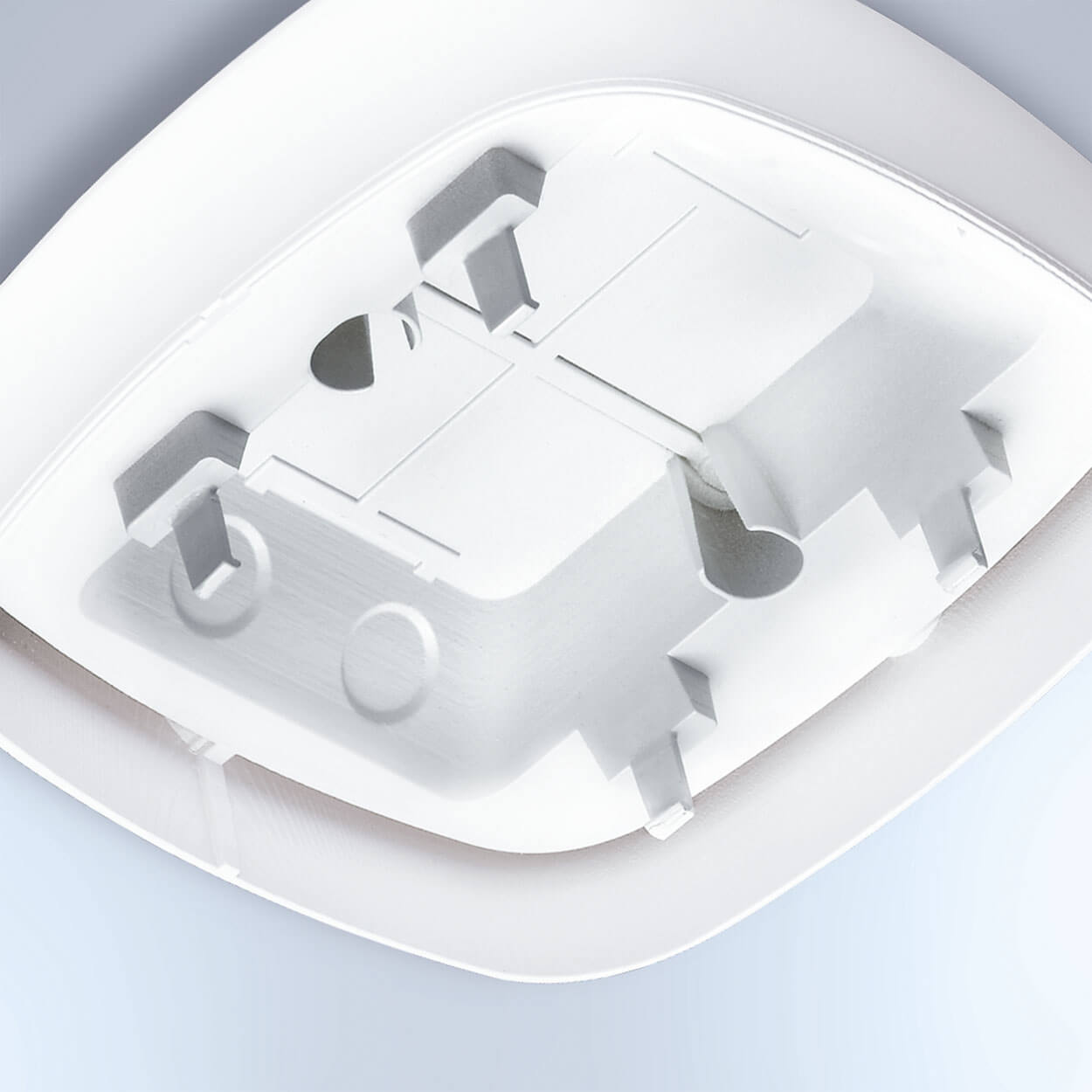

Montaj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tavan
Tavsiye edilen montaj yüksekligi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,5 – 3,5 m
Kapsama açısı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Yürüme yolu
Menzil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 x 20 m
Paralel baglantı devreleri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . evet

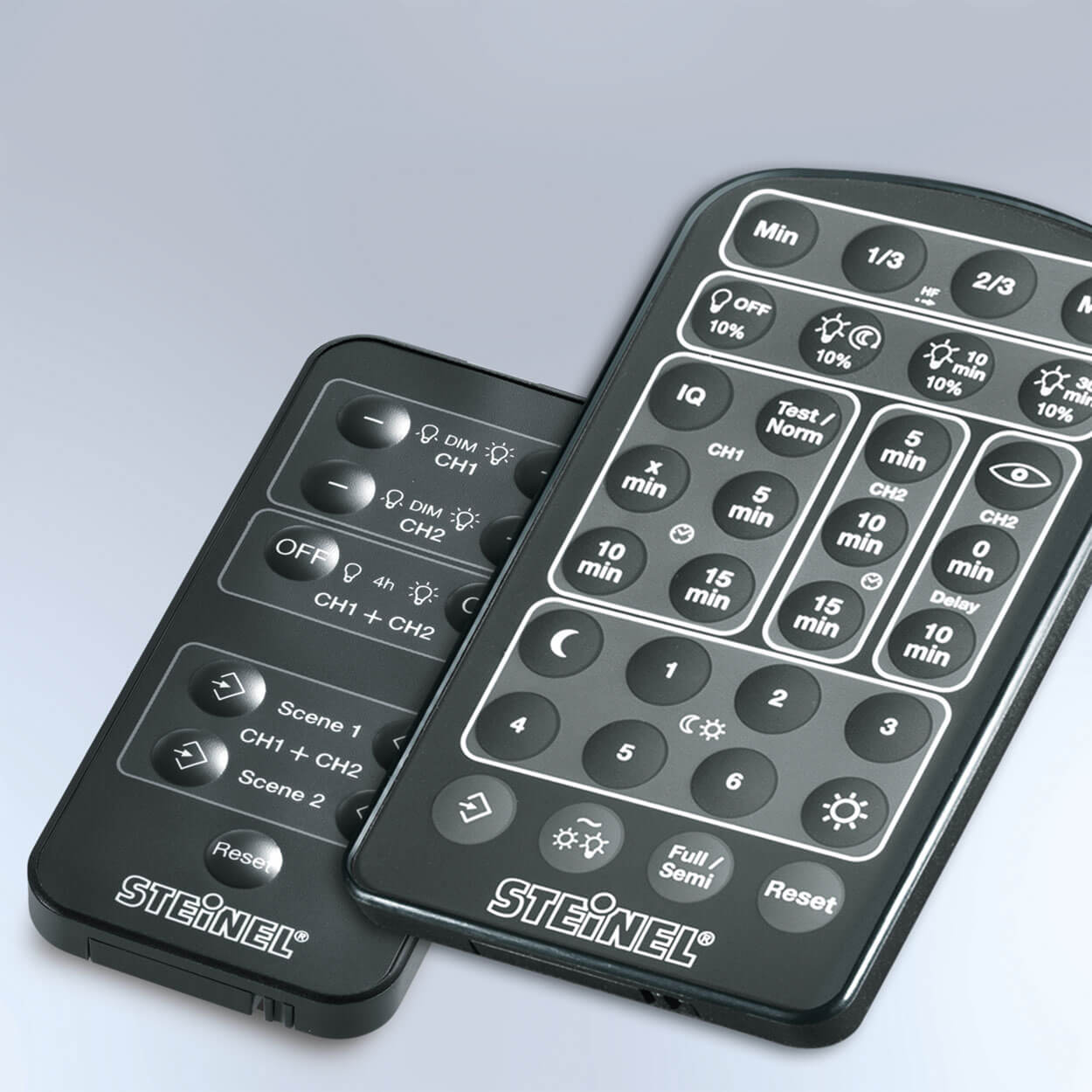

Konfor ayarı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Teach In (opsiyonel FB RC 8 ile)
Devreye girme parlaklıgı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 – 1000 lx
Koruma türü (IP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .IP20
Koruma sınıfı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II
Sıcaklık aralıgı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . – 25 ila +55 °C
Gövde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .UV dayanımlı plastik, boyanabilir
